Jaringan Komputer - Cisco Packet Tracer (Jaringan Sederhana)

-
Simulasi Jaringan Sederhana .

Aplikasi :

  • Cisco Packet Tracer 7.2

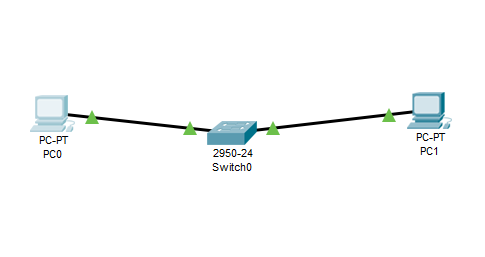

Gambar Topologi Sederhana

Keterangan :
  • Menggunakan Switch 2950-24 (24 Port)
  • Menggunakan Kabel Copper Straight

Konfigurasi :
  • PC-PT-PC0
    • IP Address : 192.168.123.1
    • Subnet Mask :  255.255.255.0
    • Default Gateway : -
    • DNS Server : -
  • PC-PT-PC1
    • IP Address : 192.168.123.2
    • Subnet Mask : 255.255.255.0
    • Default Gateway : -
    • DNS Server : -

Hasil Ping dari PC0 ke PC1
