Jaringan Komputer - Cisco Packet Tracer (Routing Interconnect-Network)

-
Simulasi Jaringan Routing Interconnect-Network

Aplikasi :

  • Cisco Packet Tracer

Gambar Topologi Routing Interconnect-Network
Keterangan :
  • Menggunakan 2 Switch 2950-24 (24Port)
  • Menggunakan Router 1841
  • Menggunakan Kabel Copper Straight

Konfigurasi :
  • PC-PT-PC0
    • IP Config : 192.168.1.1
    • Subnet Mask : 255.255.255.0
    • Default Gateway : 192.168.1.5
    • DNS Server : -
  • PC-PT-PC1
    • IP Config : 10.0.0.1
    • Subnet Mask : 255.0.0.0
    • Default Gateway : 10.0.0.5
    • DNS Server : -
  • 1841-Router0
    • FastEthernet0/0 :
      • IP Address : 192.168.1.5
      • Subnet Mask : 255.255.255.0
    • FastEthernet0/1 :
      • IP Address : 10.0.0.5
      • Subnet Mask : 255.0.0.0

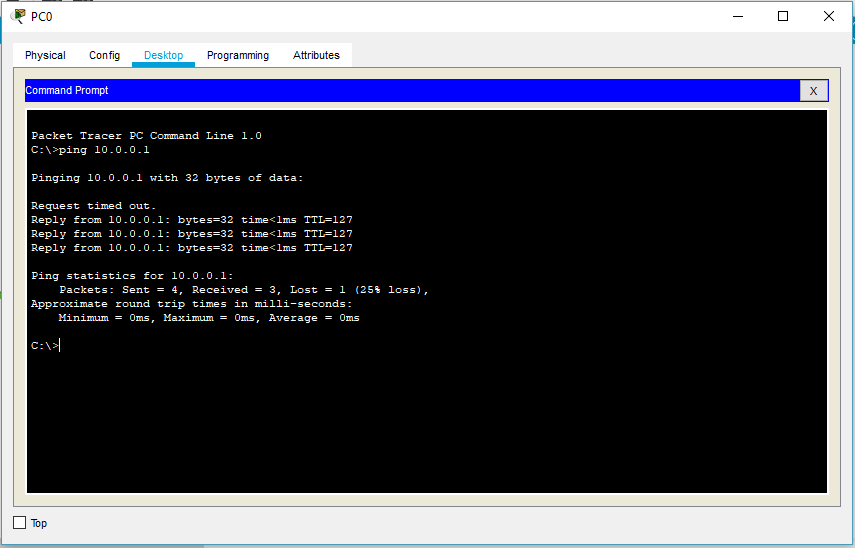

Hasil Ping PC0 Ke PC1 dengan Gateway berbeda
